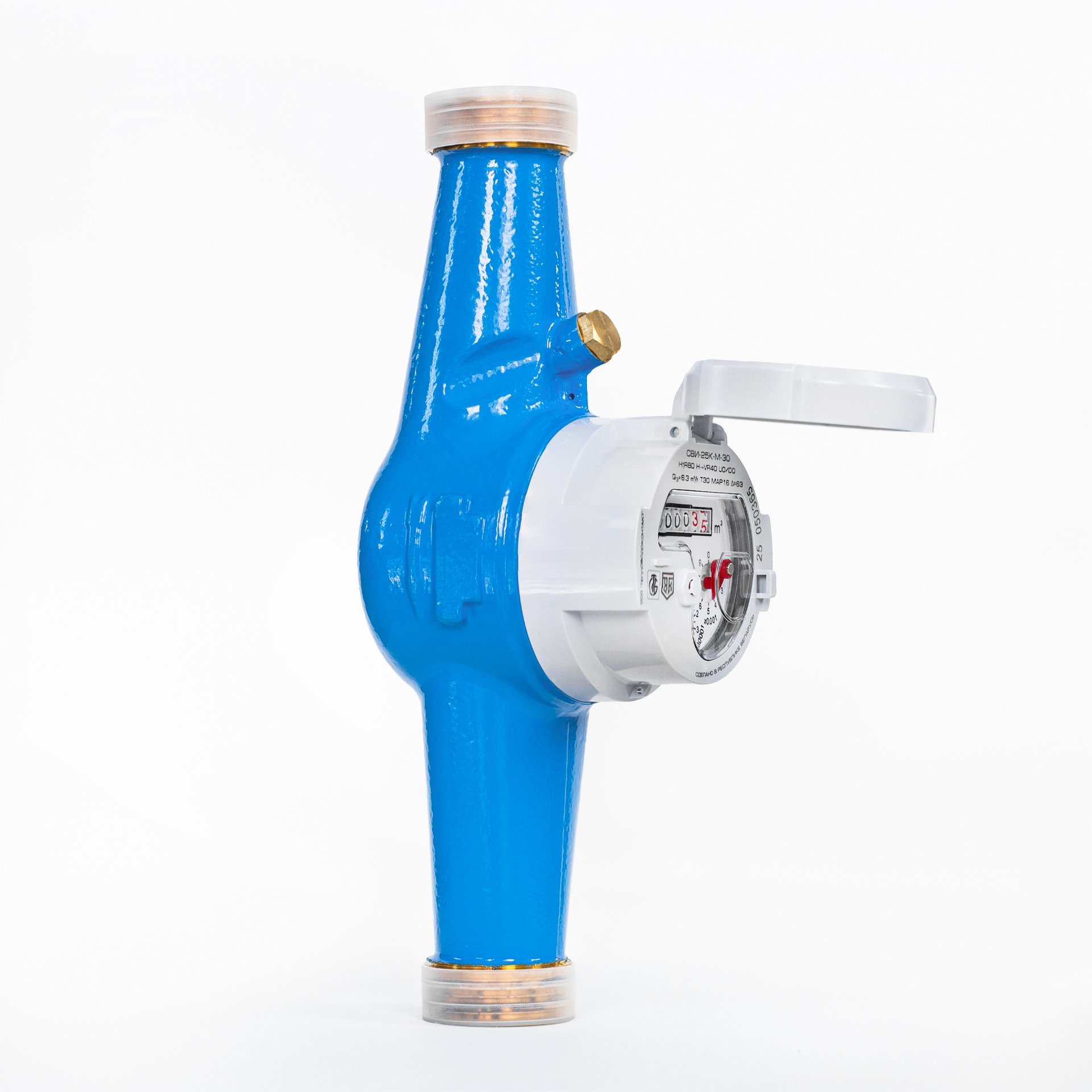

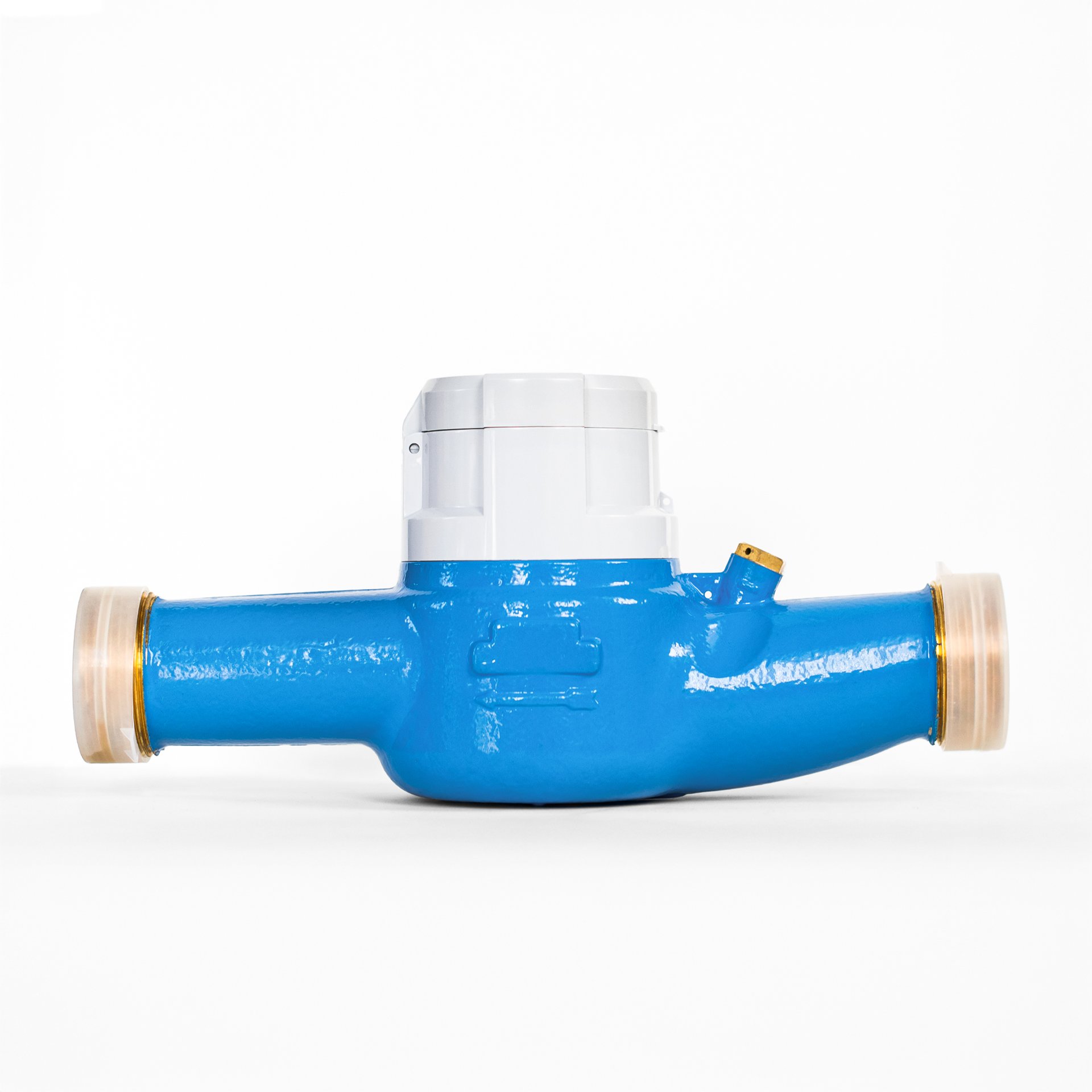

Счетчик воды крыльчатый "СВИ-25К-М-30"
Счетчики воды крыльчатые «СВИ-25К»
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики воды крыльчатые «СВ» (далее по тексту – счетчики воды, счетчики), предназначены для измерения объема воды, в том числе питьевой, в диапазоне рабочего давления от 0,03 до 1,6 МПа и температуре от 0,1 °С до 30 °С Т30 (счетчики холодный воды) и при температуре от 0,1 °С до 90 °С Т90 (счетчики горячей воды).
Область применения – коммунально-бытовое хозяйство и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.
Счетчики состоят из латунного корпуса, измерительной вставки с крыльчаткой и счетного механизма.
Механическое счетное устройство изолировано (изолирован) от датчика расхода счетчиков и имеет возможность поворота вокруг своей оси для удобства снятия показаний.
Корпус счетчиков имеет патрубки под резьбовое соединение для подключения к трубопроводу.
Счетчик имеет стрелку с магнитом или модуляторным диском, которые служат для передачи импульсов с частотой, пропорциональной величине расхода воды на внешнее устройство, при этом в обозначении Счетчика появляется буква «И» (для магнитной стрелки) и буква «Д» (для стрелки с модуляторным диском). Вес импульса – 0.01 м3/имп.
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.
Счетчики воды выпускают по ТУ BY 290370095.001- 2024.
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики (требования) счетчиков воды приведены в таблице 1 (обязательные метрологические требования), таблице 2 (основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям).
Таблица 1
|
Наименование |
Значение |
||||
|
Исполнение |
СВД-25К-М-30, СВИ-25К-М-30 |
||||
|
Номинальный диаметр DN (ГОСТ 28338) |
25 |
25 |
25 |
25 |
25 |
|
Максимальный расход Q4, м3/ч |
7,875 |
7,875 |
7,875 |
7,875 |
7,875 |
|
Постоянный расход Q3, м3/ч |
6,3 |
6,3 |
6,3 |
6,3 |
6,3 |
|
Переходный расход Q2, м3/ч |
0,252 |
0,202 |
0,126 |
0,101 |
0,063 |
|
Минимальный расход Q1, м3/ч |
0,158 |
0,126 |
0,079 |
0,063 |
0,039 |
|
Отношение Q3/Q1, R при H↑1) |
40 |
50 |
80 |
100 |
160 |
|
Отношение Q3/Q1, R при H→2); V3) |
40 |
- |
- |
- |
- |
|
Класс точности |
2 по ГОСТ ISO 4064-1 |
||||
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Q1≤Q<Q2, независимо от диапазона температур) ±2 (в диапазоне Q2≤Q≤Q4, при температуре воды ≤30 ℃) |
||||
|
Класс по давлению воды |
MAP 16 |
||||
|
|||||
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды крыльчатки в значение объема воды, протекающей через счетчик. Счетчики являются сухоходными одноструйными (DN15, DN20) или многоструйными (DN25, DN32, DN40) счетчиками, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение крыльчатки (число оборотов пропорционально объёму протекающей воды) передаётся на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Конструкцией счетчиков предусмотрена защита магнитной муфты от воздействия внешнего магнитного поля.

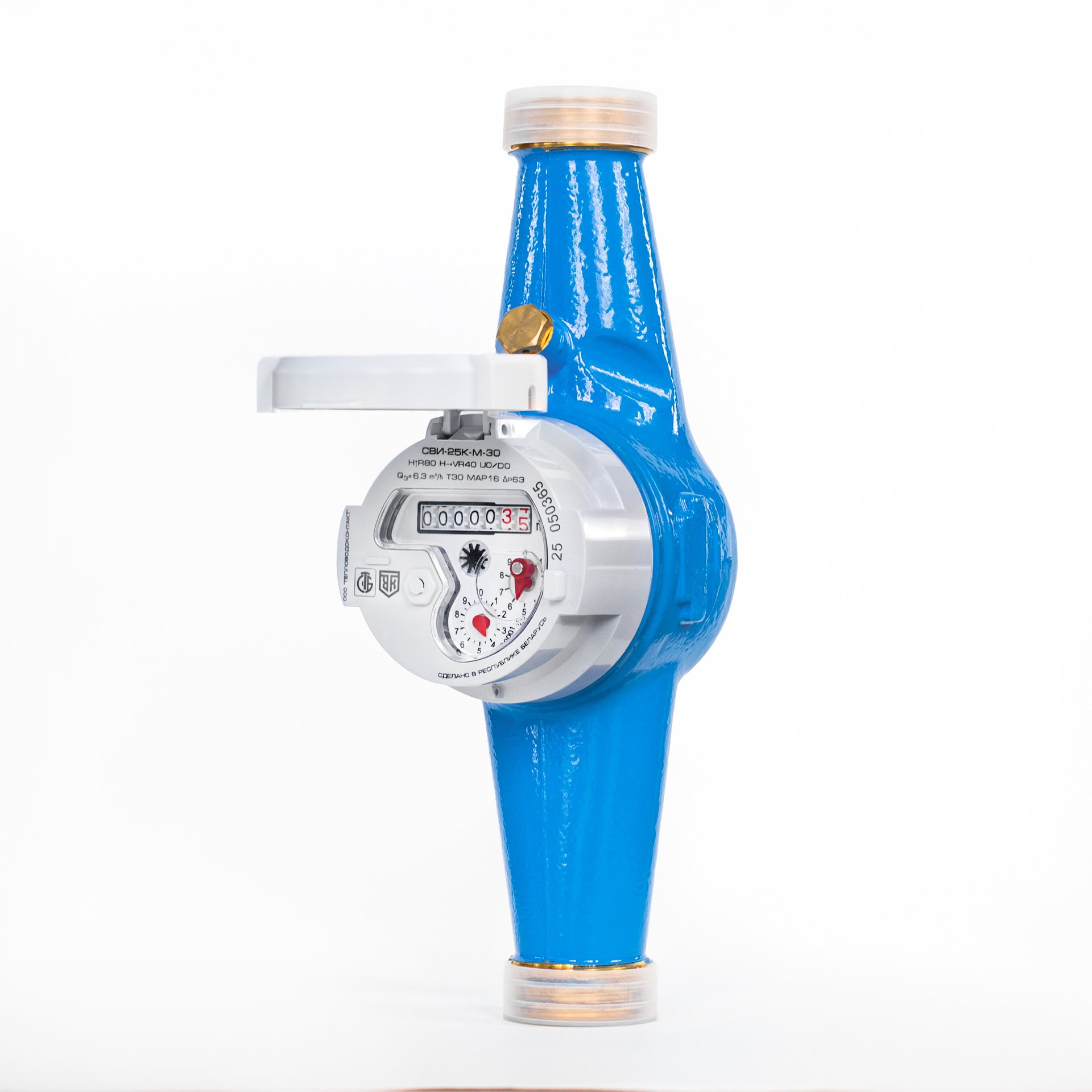

Счетный механизм имеет пять оцифрованных барабанчиков черного цвета для указания целых кубических метров воды, прошедшей через счетчик. Дополнительно счетный механизм имеет два оцифрованных барабанчика красного цвета и два стрелочных указателя для определения долей кубических метров воды, прошедшей через счетчик.
Таблица 2
|
Наименование |
Значение |
||||
|
СВД-15К-1-30(90) |
СВД-20К-1-30(90), СВИ-20К-1-30(90) |
СВД-25К-М-30, СВИ-25К-М-30 |
СВД-32К-М-30, СВИ-32К-М-30 |
СВД-40К-М-30, СВИ-40К-М-30 |
|
|
Номинальный диаметр DN (ГОСТ 28338) |
15 |
20 |
25 |
32 |
40 |
|
Температурный класс |
Т30, Т90 |
Т30 |
|||
|
Класс чувствительности к возмущению потока, по ГОСТ ISO 4064-1 |
до счетчика - U0 |
||||
|
Класс потери давления, по ГОСТ ISO 4064-1 |
Δp63 |
||||
|
Позиция установки в трубопроводе |
горизонтальная позиция со счетным механизмом, направленным вверх(H↑) или в сторону (H→), вертикальная позиция со счетным механизмом, направленным в сторону (V) |
||||
|
Емкость счетного механизма, м3 |
99 999 |
||||
|
Наименьшая цена деления шкалы, м3 |
0,00005 |
||||
|
Вес импульса, м3/имп |
0,01 |
||||
|
Установочная длина, мм |
110 |
130 |
260 |
260 |
300 |
|
Габаритные размеры, мм, не более (длина; высота; ширина) |
110;95;80 |
130;100;80 |
260;115;90 |
260;125;100 |
300;135;110 |
|
Тип соединения: резьбовое по ГОСТ 6357-81 |
G3/4 |
G1 |
G1 1/4 |
G1 1/2 |
G2 |
|
Масса счетчиков, не более; кг |
0,6 |
0,65 |
1,8 |
2,0 |
3,0 |
|
Диапазон температуры окружающей среды, ℃ |
от 5 до 55 |
||||
|
Рабочий диапазон давления, МПа |
от 0,03 до 1,6 |
||||
|
Средний срок службы, лет, не менее |
12 |
||||
