Счетчик воды крыльчатый "СВИ-20К-1-90"
Счетчики воды крыльчатые «СВИ-20К»
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики воды крыльчатые «СВ» (далее по тексту – счетчики воды, счетчики), предназначены для измерения объема воды, в том числе питьевой, в диапазоне рабочего давления от 0,03 до 1,6 МПа и температуре от 0,1 °С до 30 °С Т30 (счетчики холодный воды) и при температуре от 0,1 °С до 90 °С Т90 (счетчики горячей воды).
Область применения – коммунально-бытовое хозяйство и, в том числе, для коммерческого учета воды в сетях холодного и горячего водоснабжения.

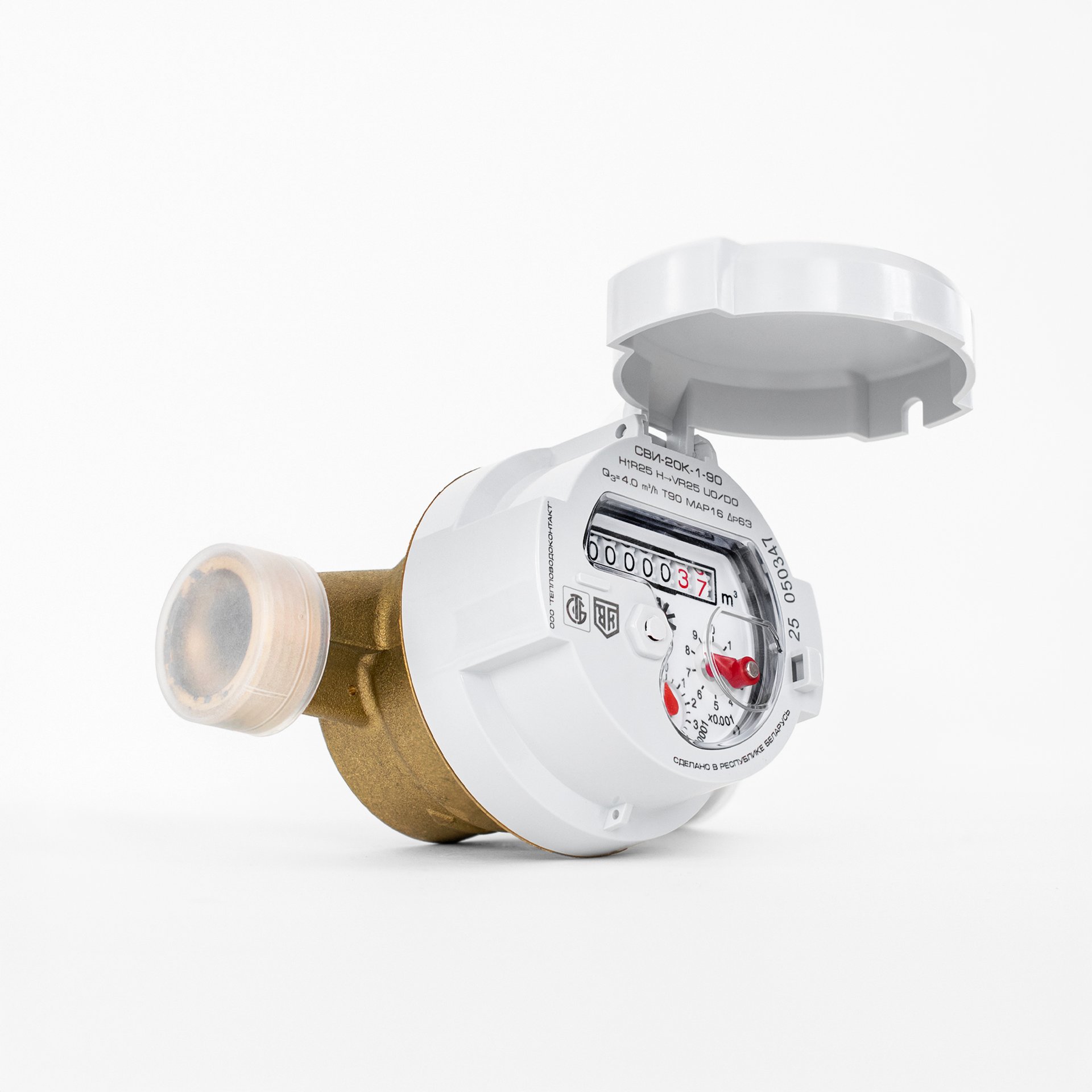

Счетчики состоят из латунного корпуса, измерительной вставки с крыльчаткой и счетного механизма.

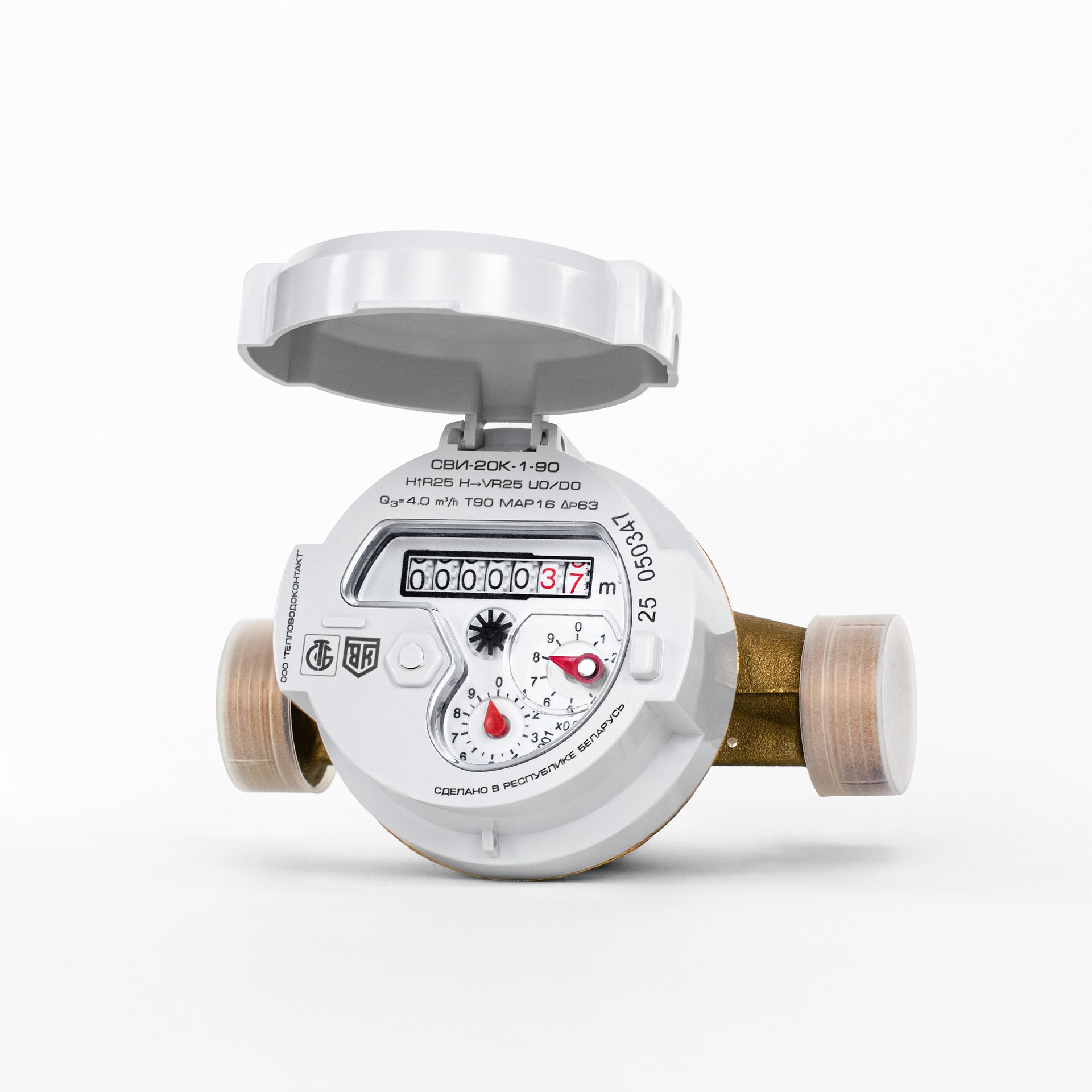

Механическое счетное устройство изолировано (изолирован) от датчика расхода счетчиков и имеет возможность поворота вокруг своей оси для удобства снятия показаний.

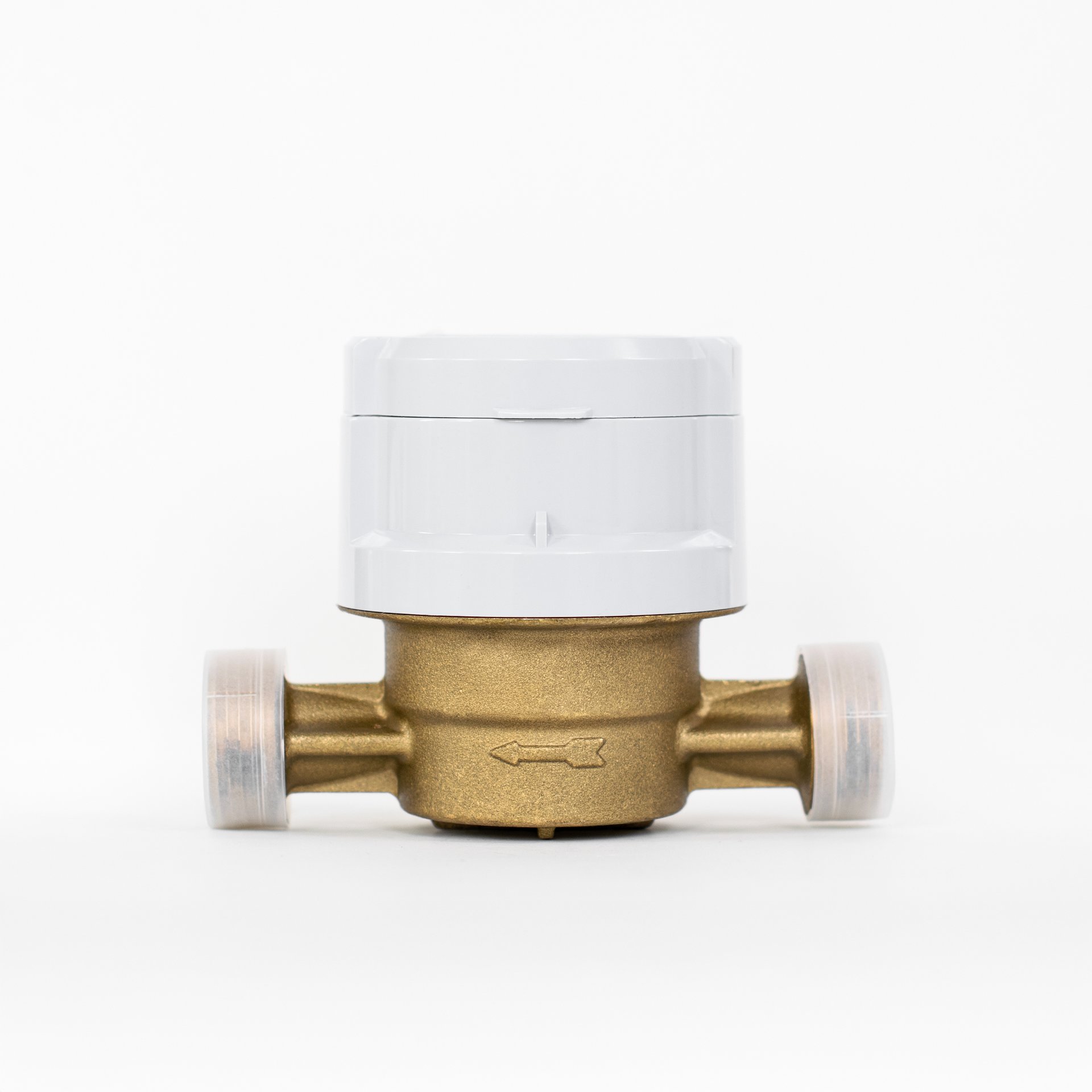

Корпус счетчиков имеет патрубки под резьбовое соединение для подключения к трубопроводу.

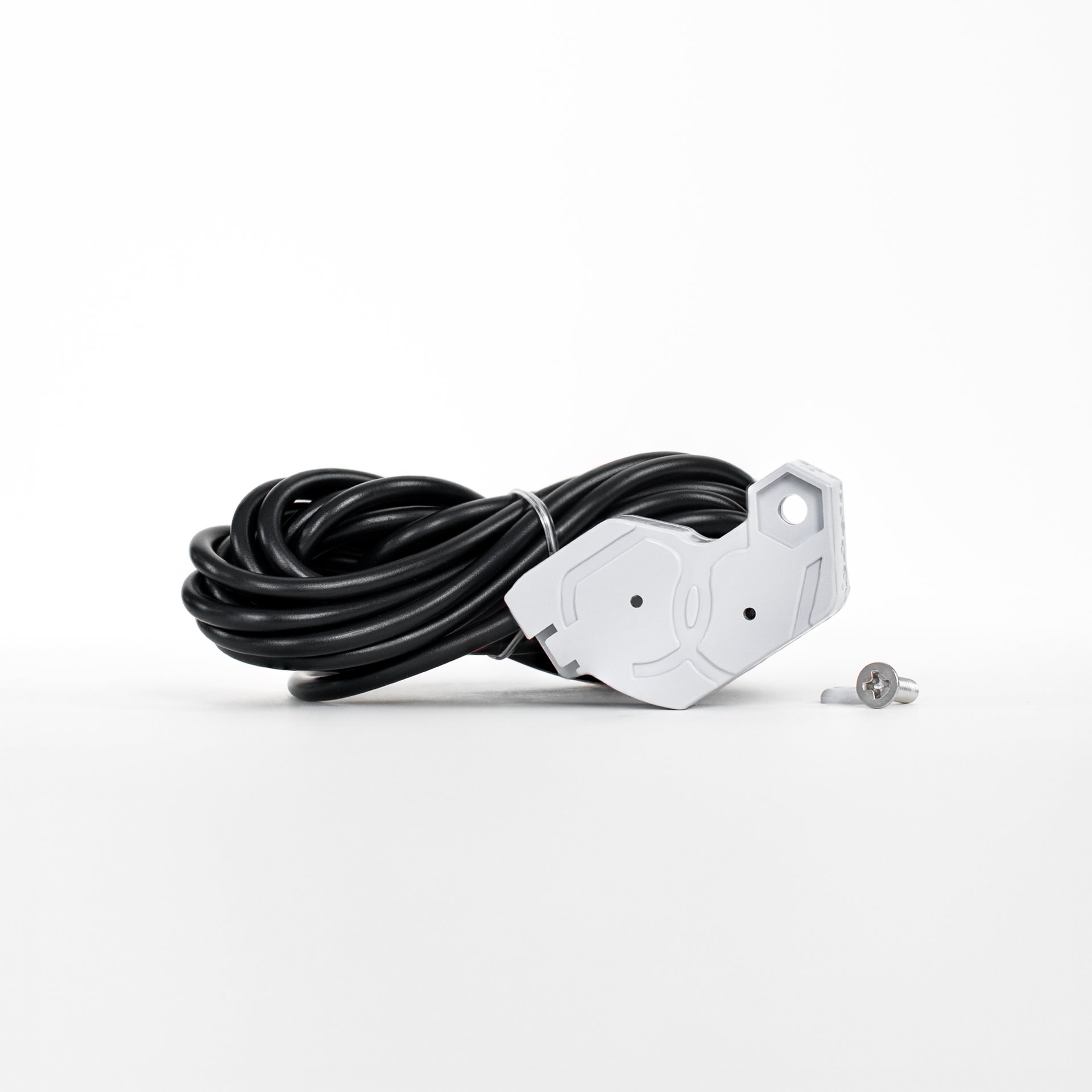

Счетчик имеет стрелку с магнитом или модуляторным диском, которые служат для передачи импульсов с частотой, пропорциональной величине расхода воды на внешнее устройство, при этом в обозначении Счетчика появляется буква «И» (для магнитной стрелки) и буква «Д» (для стрелки с модуляторным диском). Вес импульса – 0.01 м3/имп.
Счетчики защищены от манипулирования показаниями с помощью внешнего магнитного поля.
Счетчики воды выпускают по ТУ BY 290370095.001- 2024.
Счетчики воды внесены в Государственный реестр средств измерений Республики Беларусь под № 11842-25 (номер сертификата об утверждении типа средств измерений №18602 от 28.03.2025 г.).
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики (требования) счетчиков воды приведены в таблице 1 (обязательные метрологические требования), таблице 2 (основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям).
Таблица 1
|
Наименование |
Значение |
||||
|
Исполнение |
СВД-20К-1-30(90), СВИ-20К-1-30(90) |
||||
|
Номинальный диаметр DN (ГОСТ 28338) |
20 |
20 |
20 |
20 |
20 |
|
Максимальный расход Q4, м3/ч |
5 |
5 |
5 |
5 |
5 |
|
Постоянный расход Q3, м3/ч |
4 |
4 |
4 |
4 |
4 |
|
Переходный расход Q2, м3/ч |
0,256 |
0,160 |
0,128 |
0,080 |
0,064 |
|
Минимальный расход Q1, м3/ч |
0,160 |
0,100 |
0,080 |
0,050 |
0,040 |
|
Отношение Q3/Q1, R при H↑1) |
25 |
40 |
50 |
80 |
100 |
|
Отношение Q3/Q1, R при H→2); V3) |
25 |
40 |
- |
- |
- |
|
Класс точности |
2 по ГОСТ ISO 4064-1 |
||||
|
Пределы допускаемой относительной погрешности, % |
±5 (в диапазоне Q1≤Q<Q2, независимо от диапазона температур) |
||||
|
Класс по давлению воды |
MAP 16 |
||||
|
|||||
Таблица 2
|
Наименование |
Значение |
||||
|
СВД-15К-1-30(90) |
СВД-20К-1-30(90), СВИ-20К-1-30(90) |
СВД-25К-М-30, СВИ-25К-М-30 |
СВД-32К-М-30, СВИ-32К-М-30 |
СВД-40К-М-30, СВИ-40К-М-30 |
|
|
Номинальный диаметр DN (ГОСТ 28338) |
15 |
20 |
25 |
32 |
40 |
|
Температурный класс |
Т30, Т90 |
Т30 |
|||
|
Класс чувствительности к возмущению потока, по ГОСТ ISO 4064-1 |
до счетчика - U0 |
||||
|

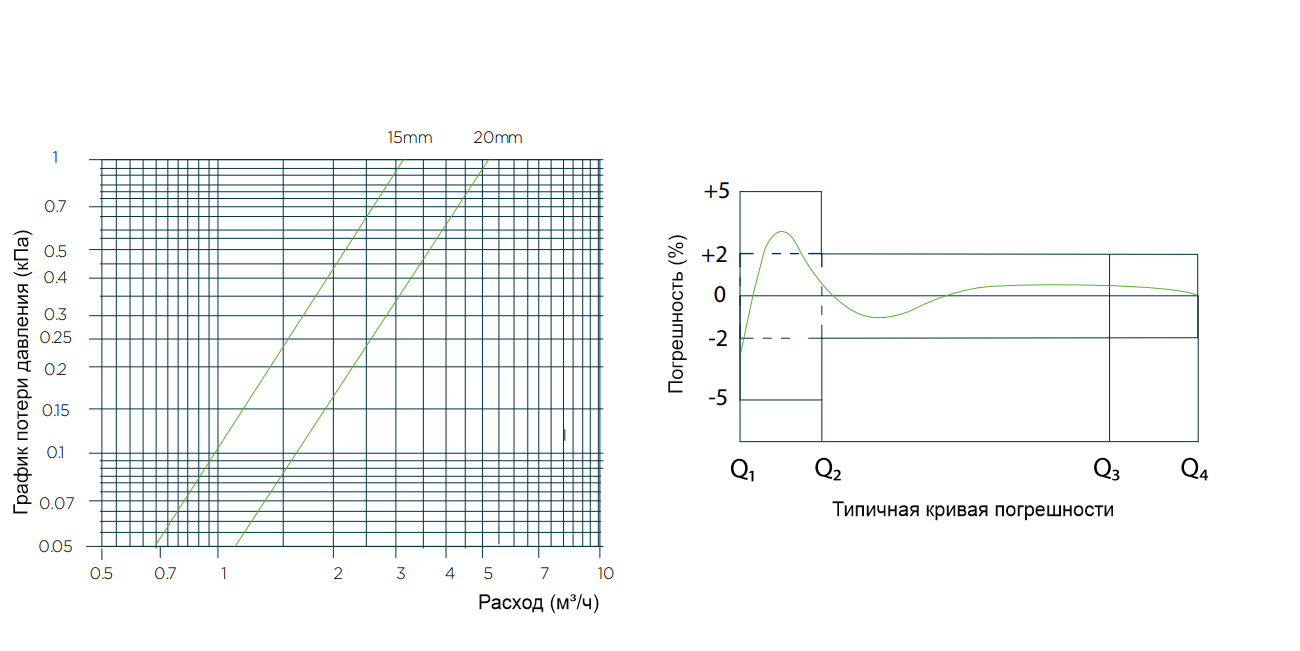

Класс потери давления, по ГОСТ ISO 4064-1 |
Δp63 |
||||
|
Позиция установки в трубопроводе |
горизонтальная позиция со счетным механизмом, направленным вверх(H↑) или в сторону (H→), вертикальная позиция со счетным механизмом, направленным в сторону (V) |
||||
|
Емкость счетного механизма, м3 |
99 999 |
||||
|
Наименьшая цена деления шкалы, м3 |
0,00005 |
||||
|
Вес импульса, м3/имп |
0,01 |
||||
|
Установочная длина, мм |
110 |
130 |
260 |
260 |
300 |
|
Габаритные размеры, мм, не более (длина; высота; ширина) |
110;95;80 |
130;100;80 |
260;115;90 |
260;125;100 |
300;135;110 |
|
Тип соединения: резьбовое по ГОСТ 6357-81 |
G3/4 |
G1 |
G1 1/4 |
G1 1/2 |
G2 |
|
Масса счетчиков, не более; кг |
0,6 |
0,65 |
1,8 |
2,0 |
3,0 |
|
Диапазон температуры окружающей среды, ℃ |
от 5 до 55 |
||||
|
Рабочий диапазон давления, МПа |
от 0,03 до 1,6 |
||||
|
Средний срок службы, лет, не менее |
12 |
||||
